برش سیم

کارشناسان فلزکاری ، سیم کشی اولین انتخاب برای قطعات پیچیده است!

برش سیم دقیق: 0. 005mm دقت ، ابزار نهایی برای برش فلزات پیچیده

برش سیم برای برش سیم کوتاه است ، پردازش برش سیم از طریق اصل تخلیه پردازش قطعات تخلیه الکتریکی است که به عنوان برش سیم تخلیه الکتریکی نیز شناخته می شود. به طور خاص ، قطعه کار به الکترود مثبت منبع تغذیه پالس وصل می شود ، سیم مولیبدن یا سیم مسی به عنوان سیم برش استفاده می شود و سیم فلزی به عنوان الکترود ابزار به الکترود منفی منبع تغذیه پالس با فرکانس بالا وصل می شود و قطعات ماشینکاری با تخلیه جرقه برش داده می شود.

هنگامی که اتحاد جماهیر شوروی سابق ، لازارنکو و همسرش این پدیده را مورد مطالعه قرار دادند و علل تماس های سوئیچ آسیب دیده در اثر خوردگی تخلیه جرقه ، دریافتند که دمای بالای آنی جرقه الکتریکی می تواند ذوب ، اکسیداسیون و خوردگی فلز محلی را ایجاد کند ، بنابراین روش ماشینکاری تخلیه الکتریکی را ایجاد و اختراع می کند. در حال حاضر ، بیشتر ابزارهای دستگاه برش سیم از سیستم کنترل میکرو رایانه استفاده می کنند که درجه بالایی از اتوماسیون دارد.

برش سیم یک فرآیند ماشینکاری غیر متعارف است که بر اساس اصل ماشینکاری تخلیه الکتریکی (EDM) است که اغلب برای برش مواد سخت مانند فولاد ابزار سخت شده و کاربید سیمان ، برای تولید قطعات فلزی با هندسه پیچیده استفاده می شود.

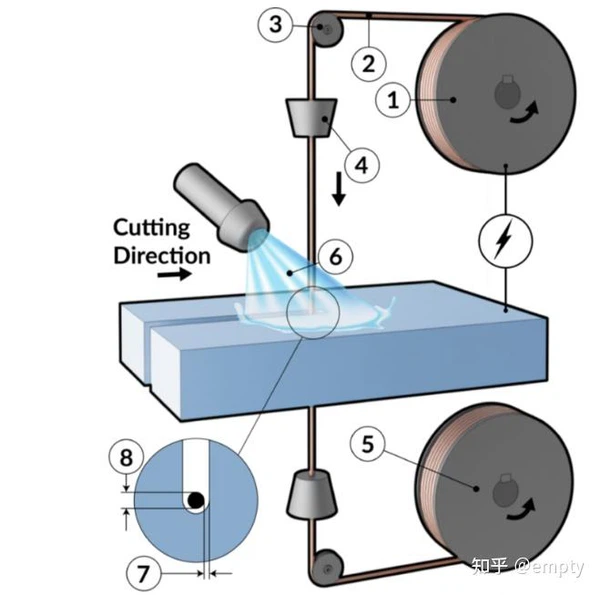

اصل اصلی کار برش سیم را می توان با یک تصویر نشان داد.

1 ، پردازش می میرند ، مانند پردازش و تولید دقیق ، پردازش برش سیم تخلیه الکتریکی یک فناوری کلیدی ضروری است. از جمله پانچ بزرگ ، متوسط ​​و کوچک ، قالب مقعر ، صفحه ثابت ، صفحه تخلیه و سایر پردازش ها.

2 ، پردازش درج حفره ، مرگ متالورژی پودر ، خم شدن ، خم شدن ، طراحی سیم و غیره.

3 ، الگوهای پردازش ، ابزارهای قالب بندی و غیره

4 ، پردازش سوراخ های خاص به شکل ، ترک های باریک و قطعات شکل پیچیده ، مانند اسپینر سوراخ مخصوص شکل ، اجزای جت ، دستگاه های لیزر ، دستگاه های الکترونیکی و سایر میکرولها و ترک های باریک.

5 ، پردازش انواع مواد خاص و قطعات خاص ساختار ، مانند دستگاه های الکترونیکی ، سازها ، موتورها ، ساعت ها و سایر قطعات و همچنین چرخ دنده ها ، دستگاه های نازک.

برش مواد مختلف رسانا ، به ویژه فلزات گرانبهای نادر. قطع قطعات مختلف ساختاری خاص و غیره

از آنجا که برش سیم یک روش ماشینکاری بسیار دقیق است ، دقت ماشینکاری آن به تعدادی از عوامل بستگی دارد ، از جمله پارامترهای فرآیند ، مواد الکترود و قطعه کار ، جریان ، فاصله پالس ، فاصله الکترود و فاصله کار و غیره.

به طور کلی ، برش سیم می تواند به طیف وسیعی از ده ها میکرون به صدها میکرون برسد. دقت ماشینکاری برش سیم با دقت بالا می تواند به سطح 2.5m ± ، حتی 1 ± 1um برسد ، و زبری نیز می تواند به {4 4}}. {5}}}. 2URA برسد. لازم به ذکر است که دقت پردازش و کیفیت سطح اغلب تحت تأثیر سرعت پردازش قرار می گیرد. سرعت ماشینکاری بالاتر ممکن است منجر به کاهش دقت ماشینکاری و خراب شدن کیفیت سطح شود. بنابراین ، لازم است رابطه بین سرعت ماشینکاری ، دقت ماشینکاری و کیفیت سطح هنگام انتخاب پارامترهای ماشینکاری وزن شود.

برش سیم برای پردازش مواد سخت و شکننده مانند فولاد ابزار ، فولاد ابزار سخت ، فولاد آلیاژ سخت ، Inconel و سایر روش های پردازش سنتی برای پردازش مواد بسیار کاربردی است. یا ماشینکاری کانتورهای پیچیده برای قطعات موجود در هوافضا یا صنایع پزشکی.

علاوه بر این ، از یک برش سیم می توان برای برش هر ماده رسانا ، از جمله مس ، برنج ، آلومینیوم ، هاستلووی و غیره استفاده کرد.

بنابراین آیا می توانید گرافیت را برش دهید؟

بله ، برش سیم می تواند گرافیت را برش دهد ، اما گرافیت بسیار شکننده است و باید با دقت کنترل شود و سرعت برش بسیار کند است. علاوه بر این ، بهتر است پردازش معمولی گرافیت را با فرز ، با استفاده از دستگاه های برش سیم برای پردازش کانتورهای پیچیده انجام دهید. به این ترتیب ، این روند می تواند اقتصادی تر و سریعتر شود. پس از EDM ، گرافیت برای از بین بردن رطوبت باید خشک شود.

بنابراین آیا تیتانیوم فلز می تواند EDM باشد؟

بله ، برش های سیم می توانند آلیاژهای تیتانیوم را برش دهند و از برنج گالوانیزه برای برش سیم (الکترودها) برای سرعت بهتر و پایان سطح استفاده می شود. علاوه بر این ، فرآیند برش ممکن است با مشکل سیم شکسته روبرو شود ، که می تواند با تنظیم مقدار جریان و طول "زمان پالس خاموش" به حداقل برسد.

سیم تخلیه ساخته شده از چیست؟

به منظور به حداقل رساندن خوردگی الکترود و حفظ سطح خوب سطح پردازش ، الکترود به طور کلی از برنج ، برنج گالوانیزه ، تنگستن ، سیمبدن سیم ، کاربید ، کاربید ، گرافیت مس و غیره ساخته شده است. قطر خط برش {{0}}. 25mm ، 0. 18mm ، 0. 1mm ، {8}}. 015mm ، 0.05mm و غیره.

سیم موجود در دستگاه برش سیم فقط یک بار استفاده می شود ، زیرا سیم پس از تخلیه جرقه ضعیف می شود و سیم استفاده شده به داخل قرقره پایین می رود و سپس به صورت قراضه به قطعات کوچک برش می دهد.

محلول دی الکتریک برای برش سیم

جریان مداوم مایع از دستگاه برش سیم تراشه های ریز را از بین می برد ، قطعه کار را خنک می کند و ناحیه شکاف جرقه را با مایع تازه پر می کند. مایع دی الکتریک معمولاً به عنوان یک عایق عمل می کند و اجازه نمی دهد جریان از سیم (الکترود) به قطعه کار جریان یابد ، با این حال ، هنگامی که ولتاژ تخلیه از مقاومت دی الکتریک فراتر می رود ، رسانا می شود و اجازه می دهد تا جریان به شکل جرقه عبور کند.

آب دیونیزه شده به دلایل زیر به عنوان یک مایع دی الکتریک در دستگاه های برش سیم مورد استفاده قرار می گیرد: آب دیونیزه شده دارای دی الکتریک کمتری نسبت به نفت سفید (روغن هیدروکربن) است ، بنابراین اجازه می دهد تا تخلیه جرقه با یک شکاف جرقه ای نسبتاً بزرگ در مقایسه با نفت سفید رخ دهد ، که به معنای برداشت سریع تر مواد است. همچنین ، در مقایسه با نفت سفید ، آب دیونیزه شده می تواند گرمای بیشتری را از ناحیه تخلیه جرقه خارج کند ، که هنگام تخلیه در جریان کم در فرکانس پالس بالاتر بسیار مفید است. با توجه به اثر خنک کننده زیاد ، در هنگام استفاده از آب دیونیزه شده ، منطقه تحت تأثیر گرما کمتری وجود دارد و مشکلات لایه ای را مجدداً مورد استفاده قرار می دهد.

علاوه بر این ، در مقایسه با نفت سفید ، آب دیونیزه شده از میزان حذف مواد بالاتری و سطح بهتری برخوردار است. علاوه بر این ، آب دیونیزه مشکلی مانند بخارات مضر ندارد و برای پوست انسان بی ضرر است. با این حال ، آب دیونیزه شده به سرعت خواص عایق خود را از دست می دهد ، بنابراین شما باید یک سیستم دیونیزه داشته باشید.
